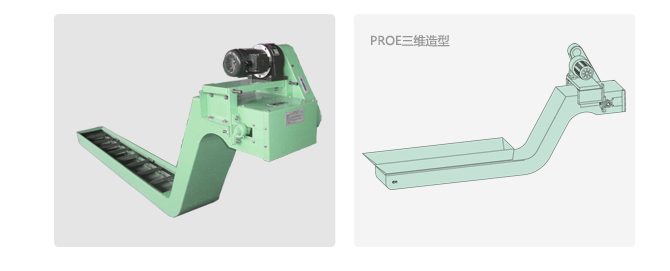

ZDe系列刮板排屑機
產品信息
性能與用途
ZDGB系列刮板排屑裝置由殼體、減速機、驅動鏈條、傳動鏈條及刮板等部分組成。該裝置是利用特制的滾輪鏈條傳動，用刮屑板將切屑沿排屑器底部刮送到指定位置。該裝置可提供充足的選用范圍，刮屑板的高度、分布間距可隨機設計；通過輸送速度、有效輸送寬度的變化組合，可以調整控制機器的實際輸送量。
應用于磨床、研磨機、各種數控機床、組合機床生產線、加工中心、自動線切屑的輸送以及其它非鐵屑的輸送。
特點
1.有過載保護裝置，運轉平穩(wěn)可靠，無噪音；
2.不受切屑種類限制，對金屬、非金屬切屑均適用；
3.運動機構為敞開式，保養(yǎng)維修方便。
| 主要技術參數 |
（單位：mm） |
| 型號/尺寸 |
殼體寬度 |
水箱寬度 |
提升高度 |
水平長度 |
提升角度 |
水平高度 |
水箱高度/長度 |
電機功率 |
泵流量 |
排屑量 |
| W |
W1 |
H |
L |
α |
H1 |
H2/L1 |
kw |
L/min |
kg/min |
| BXGB-150 |
150 |
≥270 |
0～2m |
0.6～5m |
0°
30°
45°
60° |
140
170
≥200 |
用戶選定 |
0.2～0.75 |
25、
50、
100、
200、
300、 |
10 |
| BXGB-200 |
200 |
≥320 |
15 |
| BXGB-250 |
250 |
≥370 |
20 |
| BXGB-320 |
320 |
≥450 |
0～5m |
0.6～10m |
0.2-1.5 |
30 |
| BXGB-400 |
400 |
≥550 |
0～10m |
0.6～30m |
40 |
| BXGB-500 |
500 |
≥650 |
80 |
| BXGB-630 |
630 |
≥780 |
100 |
| BXGB-X |
|
|
|
|
|
|
|
|
|
|
|

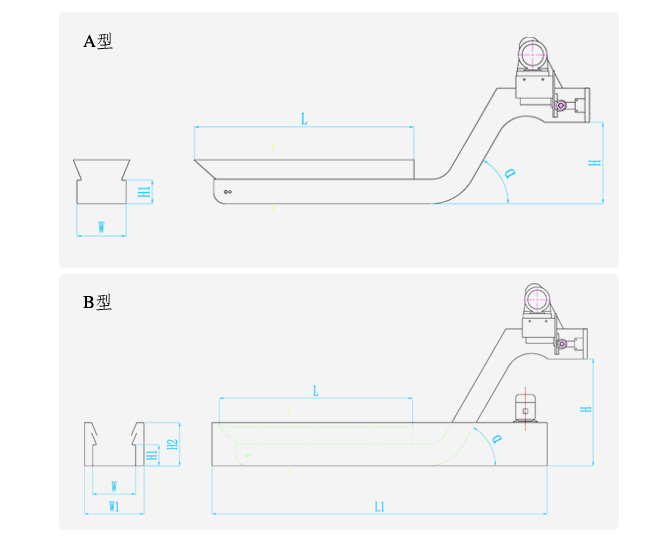

注：1.A型，無水箱;B型，有水箱.
2.鏈條節(jié)距：25.4，31.75，50.8，68.5，101.6
3.X表示根據用戶實際需要設計的參數，并可根據用戶所需尺寸和要求設計于制造。
|
|
